探究光模块波长与传输距离的关联

波长和传输距离是光模块的重要参数，不同波长的传输距离也不同。那么，波长和传输距离有什么关系呢？波长是影响光模块传输距离的因素吗？本文深入探讨光模块波长与传输距离之间的关系，揭示影响数据传输效率的复杂因素。

光模块波长说明
光模块的工作波长是以纳米 (nm) 为单位的范围。根据光模块所用的光的波长，光模块大致可分为两种类型：灰色光模块和彩色光模块。

灰色光模块
灰色光模块通常在 850 nm 至 1550 nm 的范围内工作。灰色光模块的常见中心波长包括：
850 nm（带 MMF）：成本低但传输距离短。 100M速率下可传输2km，1G速率下可传输550m，10G速率下可传输300m，40G速率下可传输400m，25G/100G/200G/400G速率下可传输100m。
1310nm（使用MMF）：最大传输距离2km，如1000BASE-SX SFP。
1310nm（常与SMF配合）：传输损耗大但色散小，一般用于40km以内的传输。
1550nm（使用SMF）：传输损耗小但色散大，一般用于40km及以上的长距离传输，最大直连传输距离为120km。
根据ITU-T标准，850nm处的衰减为2.5dB/km。对于 1310 nm 波长，建议衰减为 ≤0.4 dB/km，对于 1550 nm 波长，建议衰减为 ≤0.3 dB/km。通常，光纤损耗会随着波长的增加而减小。1550 nm 波长位于 C 波段 (1525-1565 nm) 内，通常被称为零损耗窗口。这表明石英光纤在此波长下的衰减最小。

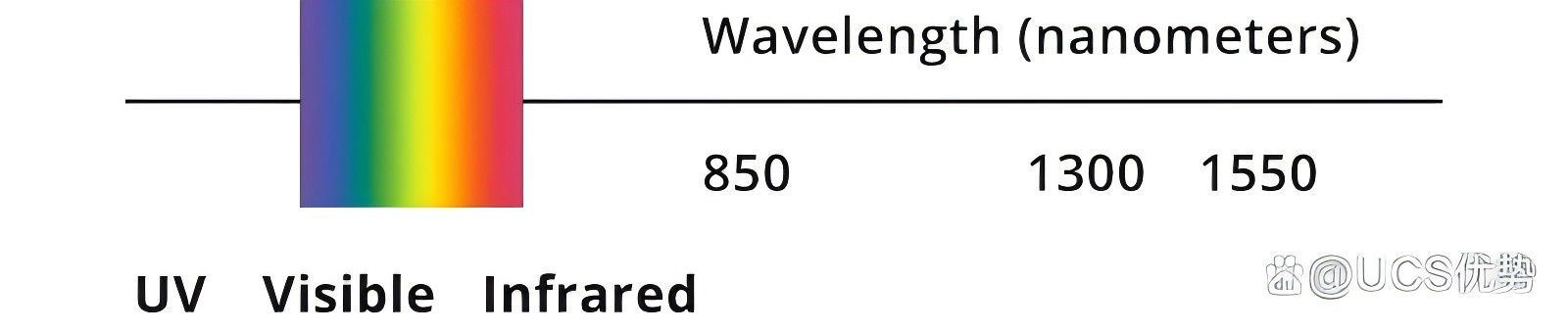

图1：电磁波谱图

彩色光模块
彩色光模块承载各种中心波长的光，分为粗波分复用（CWDM）和密集波分复用（DWDM）模块。CWDM波长范围为1270至1610nm，而DWDM模块波长为1525至1565nm。这些范围内的光波长变化直接影响光模块的传输特性，影响衰减、色散和传输距离等关键因素。有关不同光纤波长及其特性的详细比较，请参阅光纤波长图。

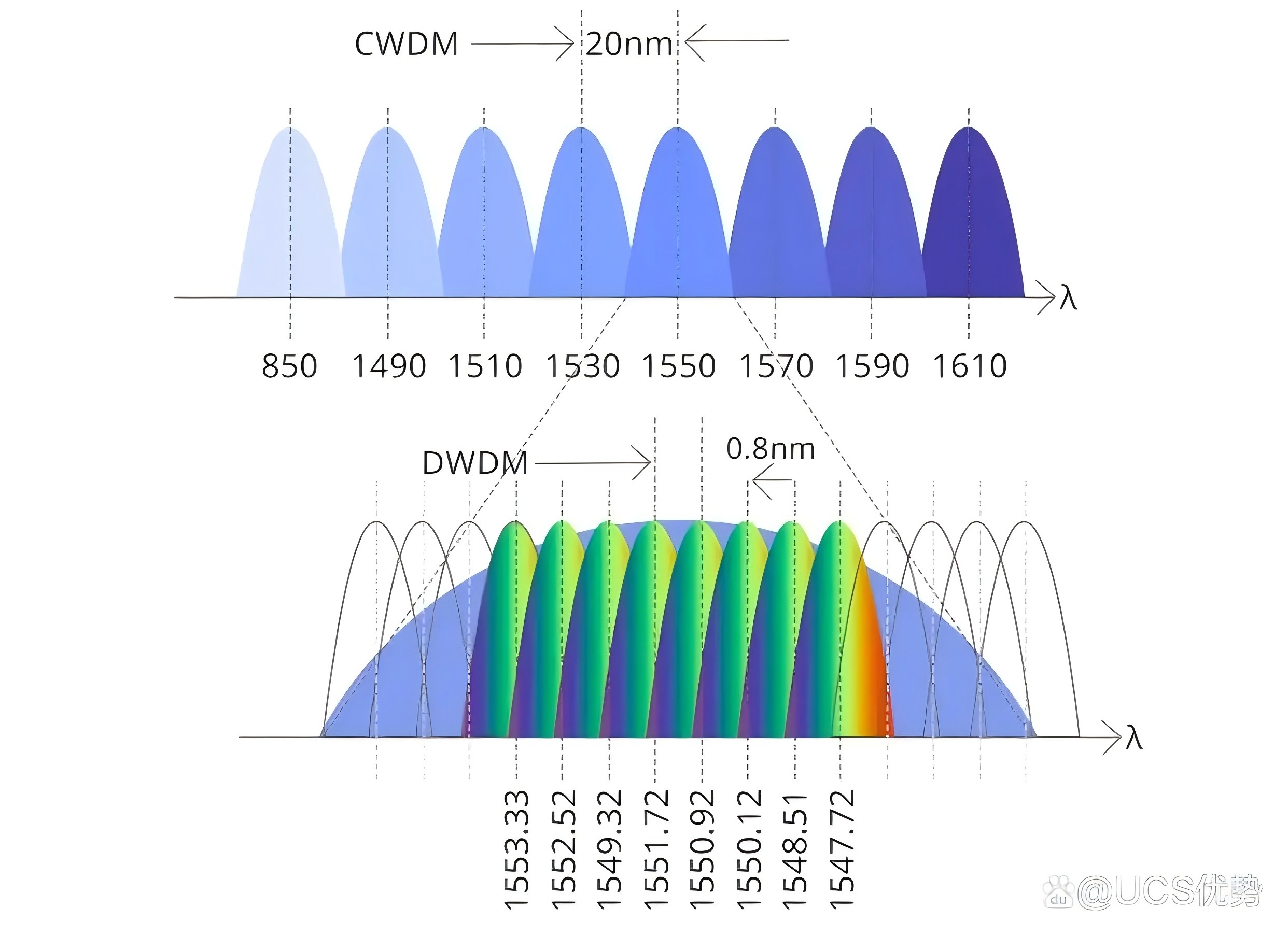

图 2：CWDM 和 DWDM 波长

在同一波段，DWDM光模块种类更多，波长资源利用率更高。同一根光纤中不同中心波长的光可以互不干扰地传输。因此，通过无源合波器将来自多个彩色光模块的不同中心波长的光合波到一路传输，在远端再由解复用器根据不同的中心波长将光分离成多路，有效节省光纤线路。因此，彩色光模块主要用于长距离传输线路。

光模块传输距离说明
光模块的传输距离是指光信号在不需要中继放大的情况下可以传输的距离。它分为短距离、中距离和长距离。一般来说，2公里及以下的距离被认为是短距离，10到20公里是中距离，30公里、40公里及以上是长距离。不同波长的光模块与不同类型的光纤配对，对应的传输距离也不同。

光模块的传输距离主要受两个因素制约：信号损耗和色散。
信号损失
光在光纤中传播时会发生衰减或信号损失。这种损失受光纤固有特性、连接器质量和其他环境因素的影响。波长较短的光学模块通常会经历更高的衰减，从而限制其有效传输距离。相反，波长较长的光学模块的衰减较低，使数据能够传输更远的距离而不会出现明显的信号衰减。不同波长带的光的传输损耗不同，其递减顺序为 850 nm > 1310 nm > 1550 nm。损耗越小，光学模块的传输距离越长。

色散
色散是指光脉冲在光纤中传播时的扩散。两种常见的色散类型是色散和模态色散。色散是由于不同颜色的光的速度不同而发生的，导致脉冲在远处扩散。另一方面，模态色散是由多模光纤内的不同传播模式引起的。这两种类型的色散都会影响传输数据的清晰度和完整性。

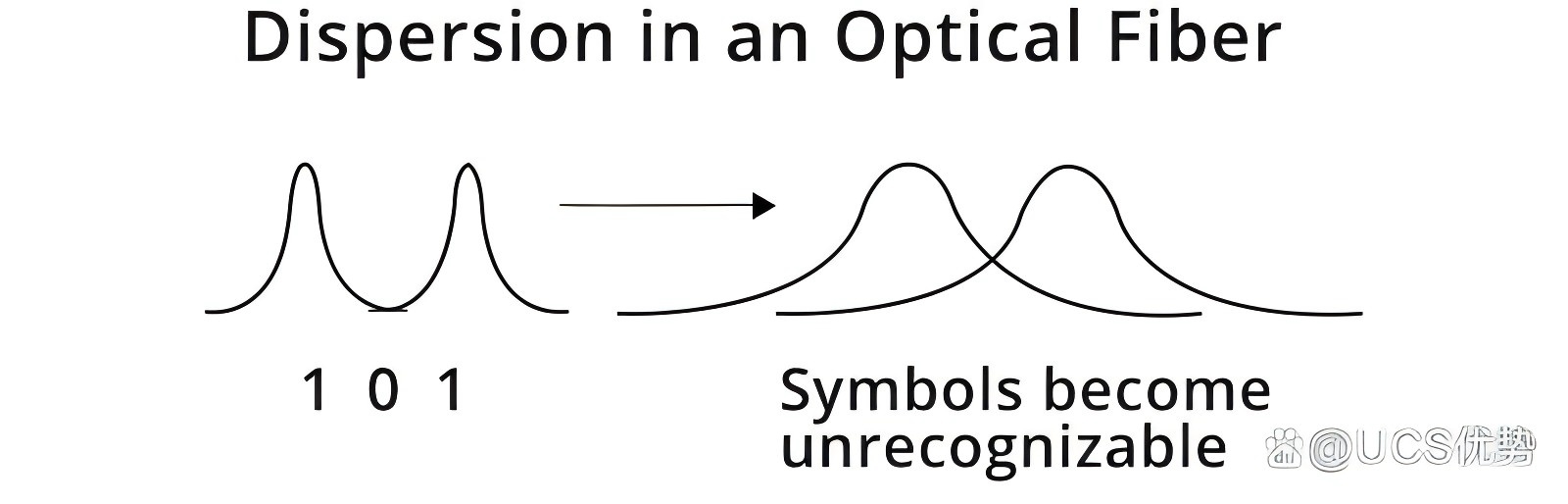

图 3：光纤中的色散

一般情况下，单模传输不会产生模间色散，而支持多种传输模式的多模传输会导致光多次折射，从而产生模间色散。色散越大，光模块的传输距离越短。

波长与传输距离的关系
光模块波长与传输距离的关系是复杂的，而不是直接的线性关系。不同波长的传输特性会显著影响其有效范围。例如，较短的波长（例如用于短距离多模应用的灰色光模块中使用的波长，例如 850 nm）可能会经历更高的衰减，从而限制其有效传输距离。这使得它们适用于局域网 (LAN) 和较短的连接。相反，较长的波长（通常在 1310 nm 和 1550 nm 范围内的灰色光模块和特定颜色的光模块）表现出较低的衰减。这一特性使它们能够覆盖更长的距离，使其成为广域网 (WAN) 和长距离连接等应用的理想选择。因此，波长的选择成为基于预期应用和所需传输距离的战略决策。网络规划人员必须仔细考虑波长和距离之间的权衡，以优化其光网络的性能和可靠性。

结论
了解光模块波长和传输距离之间的关系对于设计高效可靠的光网络至关重要。光模块使用的光波长并不是其传输范围的独立决定因素。相反，不同波长的传输特性会影响可实现的距离。网络工程师和设计人员必须仔细评估其应用的具体要求，考虑衰减和色散等因素，以选择最合适的光模块。
